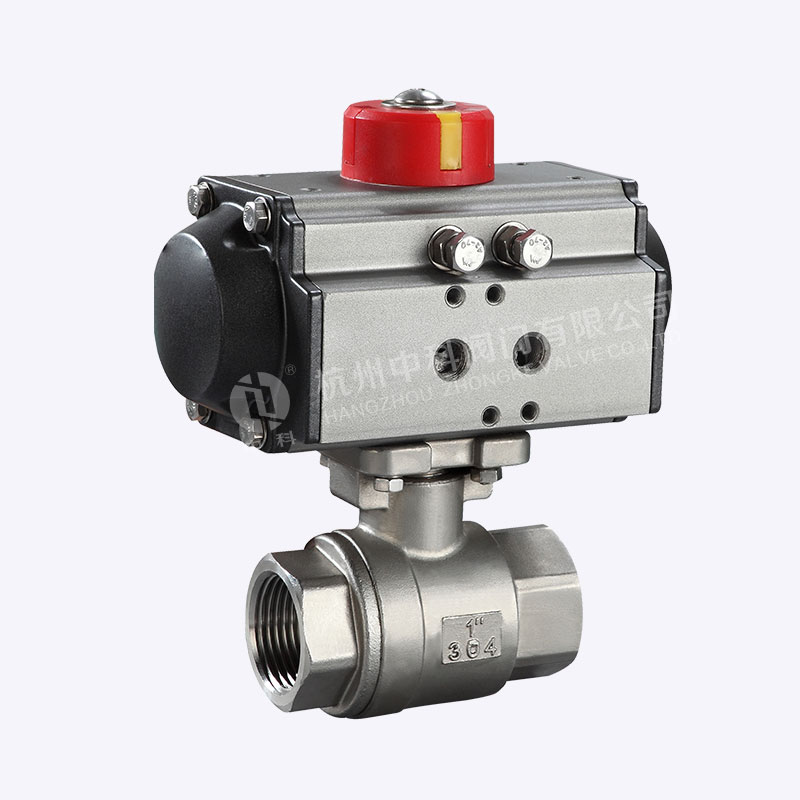

AT氣動二片式球閥

公稱口徑：DN15-DN65
閥體材質：WCB、CF8 304、CF8M 316
適用溫度：-28℃～350℃
適用介質：水蒸汽、油品、硝酸類、醋酸類

分享到：

AT氣動二片式球閥產品特點
1、可選配限位開關，空氣過濾減壓閥、手輪機構，電磁閥。

2、氣動執行器采用鋁合金擠出工藝制作，表面采用硬化處理，外觀美觀，有利于安裝，運輸。

3、采用精密壓鑄工藝制作的鋁合金活塞，保證了雙活塞精確的對稱，并配合高質量的O型環和導向閥，可的供很高的扭矩輸入與氣壓比，雙導軌和活塞設計保證了輸出扭矩的恒定。

4、活塞導向帶采用大接觸面積，自潤滑設計高強度材料保證了低摩擦，正常使用壽命可達100萬次！

5、閥體設計，鑄造具有結構合理。能達到氣泡級密封，啟閉力矩小，使用壽命長。

6、閥體與閥桿之間帶防靜電裝置，閥桿防爆出裝置設計，可適用多種惡劣場合選型。造型美觀，質量可靠等優點。

AT氣動二片式球閥用途

廣泛用于食品、醫藥、化工、石油、電力、輕紡等行業的自動調節與遠程控制系統中。

AT氣動二片式球閥主要性能規范

公稱通徑DN(mm)		15-65
材料代號		C	P	R
主要零件	閥體	WCB	CF8 304	CF8M 316
	球板	WCB	CF8 304	CF8M 316
	閥桿	2Cr13	0Cr18Ni9	0Cr17Ni12Mo2
	密封圈	增強聚四氟乙烯對位聚笨
	填料	聚四氟乙烯柔性石墨
適用工況	適用介質	水蒸汽、油品	硝酸類	醋酸類
適用工況	適用溫度	-28℃～350℃
執行器	型號	63系列、SW系列
執行器	氣源壓力	0.4～0.7MPa
二段式不銹鋼球閥按用戶要求可做成外螺紋連接型卡箍型

AT氣動二片式球閥主要尺寸及重量

公稱通徑DN/mm	管螺紋 G/in	尺寸						重量
公稱通徑DN/mm	管螺紋 G/in	D1	L	L1	L0	D	H	重量
15	G1/2	48	90	45	140	34.6	76	0.87
20	G3/4	58	100	50	160	41.6	81	2
25	G1	66	115	58	180	53.1	92	4
32	G1 1/4	80	130	64	200	63.5	112	5
40	G1 1/2	92	150	75	250	69.3	121	7.5
50	G2	114	180	90	300	86.5	137	10
65	G2 1/2	136	190	100	300	104	147	12
