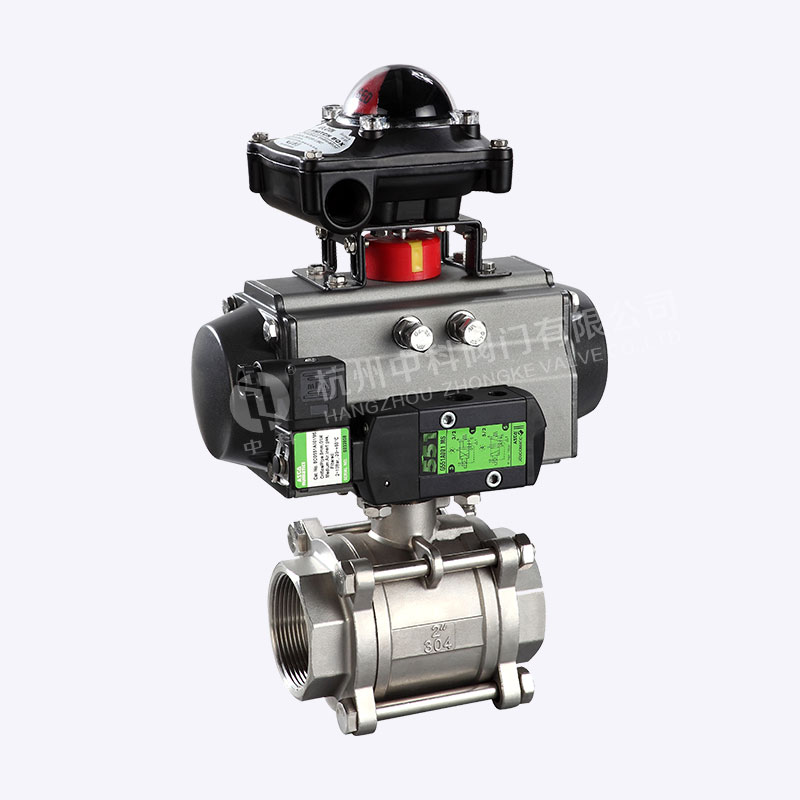

AT氣動三片式內螺紋球閥

產品中心 > 球閥系列 > AT氣動三片式內螺紋球閥

AT氣動三片式內螺紋球閥

產品型號：Q611F
公稱通徑：DN10～100mm
公稱壓力：PN1.6~6.4MPa
連接形式：內螺紋、卡箍、焊接
介質溫度：W1:-40~180℃ W2:-40~300℃ W3:-30~425℃ W4:-40~425℃
閥體材質：碳鋼（C）、不銹鋼（P4、P6）

聯系購買

分享到：

產品詳細

AT氣動三片式內螺紋球閥特點
防爆、開關、定位器

采用固定式閥芯設計、啟閉力矩小、壽命長

球閥高平臺結構、ISO5211連接標準、安裝更加專業和方便

雙向密封、介質任意流向、自動補償、自潔功能、可適用纖維和微小顆粒的懸濁液及粘性介質

技術規范
設計依據	GB標準	ANSI標準
設計標準	GB/12237	ANSI B16.34
實驗和檢驗	JB/T9092	API 598

備注：系列球閥結構長度及連接尺寸可根據客戶要求設計制造

技術參數
公稱通徑	DN10～100mm
連接方式	內螺紋、卡箍、焊接
氣缸配置	AT系列、GT系列及進口執行器系列
氣缸形式	雙作用、單作用（彈簧復位）
控制方式	開關型、調節型、三段式（開度可選）
公稱壓力	16、25、40、64bar（如需更高壓力訂貨時請注明）
氣源壓力	雙作用：4~8bar、單作用：5~8bar
介質溫度	W1:-40~180℃ W2:-40~300℃ W3:-30~425℃ W4:-40~425℃
環境溫度	標準型:-20~80℃
閥體材質	碳鋼（C）、不銹鋼（P4、P6）
密封材質	聚四氟乙烯（F）、對位聚苯（PPL）、金屬硬密封（H）、硬質合金（Y）

備注：其它特殊密封材質或特殊溫度亦可根據客戶要求設計制造

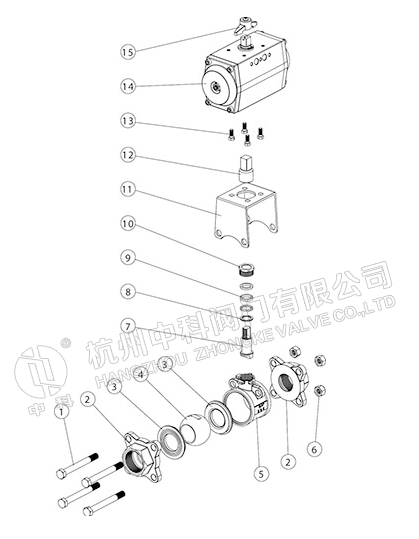

主要零件材質表
序號	零件名稱	材質	序號	零件名稱	材質
1	螺柱	不銹鋼304	9	填料	PTFE
2	接頭	不銹鋼CF8、CF8M、CF3、CF3M	10	壓蓋	不銹鋼304、316
3	閥座	PTFE、尼龍、對位聚苯、硬質合金	11	連接支架	不銹鋼CF8
4	球體	不銹鋼304、304L、316、316L	12	連接套	不銹鋼304
5	閥座	不銹鋼CF8、CF8M	13	螺栓	不銹鋼304
6	螺母	不銹鋼304	14	氣動裝置	擠出鋁合金
7	閥桿	不銹鋼304、304L、316、316L	15	位置指示器	塑料
8	墊片	PTFE

備注：其它特殊密封材質或特殊溫度亦可根據客戶要求設計制造

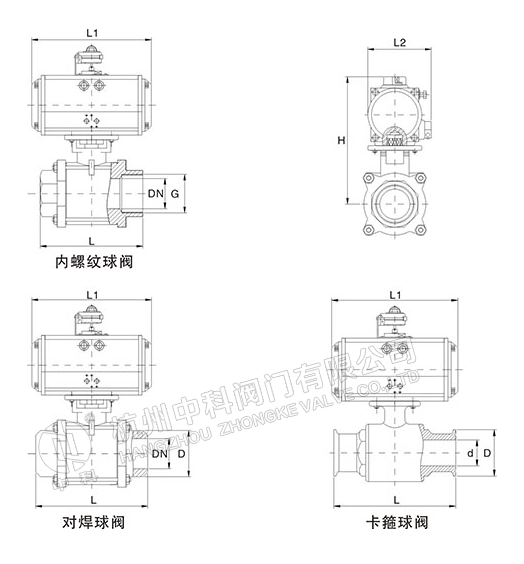

主要外形尺寸-PN16~64（16~64bar）
公稱通徑 [DN]	外形尺寸					連接尺寸					公稱通徑 [DN]	卡箍
公稱通徑 [DN]	L	L1	L2	H	G	L	L1	L2	H	D	公稱通徑 [DN]	L	L1	L2	H	d	D
10	63	141	71	188	1/4"	-	-	-	-	-	19	105	141	71	158	16.1	50.5
12	63	141	71	191	3/8"	-	-	-	-	-	25	120	159	80	163	22.4	50.5
15	65	141	71	196	1/2"	75	141	71	196	21	32	127	211	95	180	28.8	50.5
20	75	141	71	203	3/4"	85	141	71	203	27	38	137	248	107	213	35.1	50.5
25	82	159	83	163	1"	90	159	83	163	34	45	152	248	107	213	42	64
32	96	211	95	180	11/4"	112	211	95	180	43	51	170	248	107	218	47.8	64
40	105	248	107	208	11/2"	120	248	107	208	49	57	170	269	123	239	53	77.5
50	126	248	107	218	2"	145	248	107	218	61	63	180	315	141	270	59.5	77.5
65	166	269	123	249	21/2"	170	269	123	249	76	76	215	315	141	285	70	91
80	192	315	141	285	3"	200	315	141	285	86	89	235	345	152	337	85	106
100	252	345	152	342	4"	-	-	-	-	-	102	295	345	152	342	97	119

備注：根據不同的閥門扭矩，不同的氣源壓力以及不同的實際工況，選擇相匹配的執行器其相關外形尺寸也隨之變化

附件選型
電磁閥	雙作用選二位五通、單作用二位五通、單電控雙電控訂貨時注明
氣源處理三聯件	對氣源進行穩壓、過濾、氣缸潤滑
限位開關	遠程反饋開關信號
手操機構	可實現手動開、關閥門
定位器	輸入模擬量信號（4-20mA或者0-10V），調節閥門開度
備注	以上附件不是標準配件，如需配置訂貨時候注明，電磁閥和限位開關有分防爆和不防爆，如需防爆還要注明防爆等級
