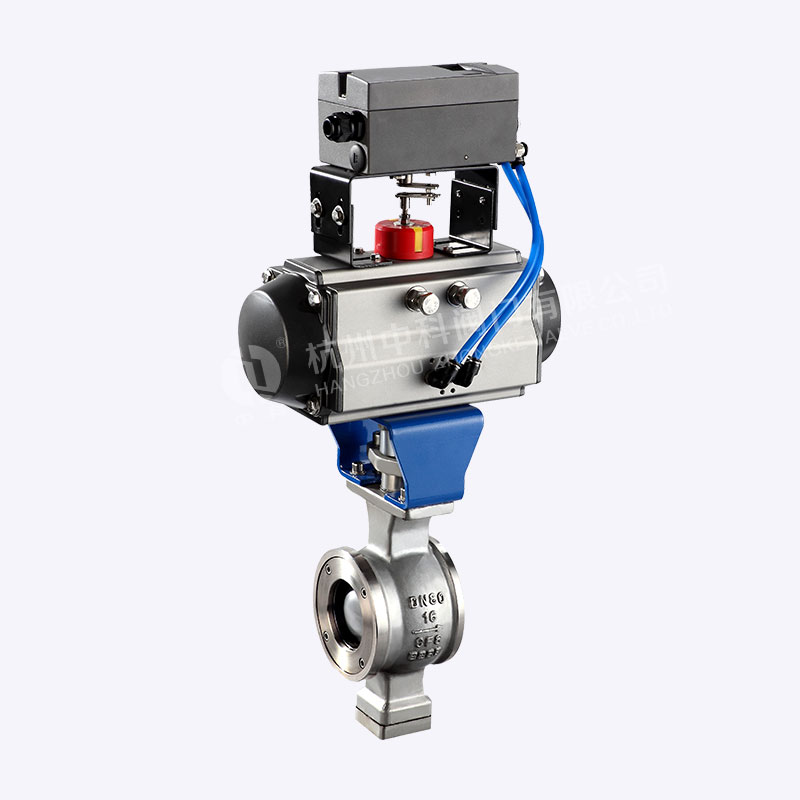

AT氣動V型調節對夾球閥

產品中心 > 球閥系列 > AT氣動V型調節對夾球閥

AT氣動V型調節對夾球閥

公稱通徑：對夾式DN25～250mm/法蘭DN25～500mm
公稱壓力：16、25bar（如需更高壓力訂貨時請注明）
連接方式：對夾式/法蘭
介質溫度：W1:-40~180℃ W2:-40~300℃ W3:-30~425℃ W4:-40~425℃
閥體材質：碳鋼（C）、不銹鋼（P4、P6）
分享到：

AT氣動V型調節對夾球閥特點
防爆、開關、定位器

V型閥芯切口、自潔功能、適用粘稠纖維顆粒流體

閥體采用整體式結構、避免中部法蘭連接可能造成的泄漏

波形彈簧預緊、閥座與閥芯緊密接觸、密封性能好并能自動補償作用

閥桿花鍵連接、配有自潤滑軸承固定、回轉性能高、穩定性好、承載扭矩大、調節精度高

技術規范
設計依據GB標準
設計標準GB/12237
連接法蘭尺寸GB/9113、JB/T79
實驗和檢驗JB/T9092

備注：系列球閥結構長度及連接尺寸可根據客戶要求設計制造

技術參數
公稱通徑對夾式DN25～250mm/法蘭DN25～500mm
連接方式對夾式/法蘭
氣缸配置AT系列、GT系列、AW系列、進口執行器系列
氣缸形式雙作用、單作用（彈簧復位）
控制方式二位切斷（開關型）、調節型、三段式（開度可選）
公稱壓力16、25bar（如需更高壓力訂貨時請注明）
氣源壓力雙作用：4~8bar、單作用：5~8bar
介質溫度W1:-40~180℃   W2:-40~300℃   W3:-30~425℃   W4:-40~425℃
環境溫度標準型:-20~80℃
閥體材質碳鋼（C）、不銹鋼（P4、P6）
密封材質聚四氟乙烯（F）、對位聚苯（PPL）、金屬硬密封（H）、硬質合金（Y）

備注：其它特殊密封材質或特殊溫度亦可根據客戶要求設計制造


PN（MPa）DN（mm）尺寸
L對夾連接法蘭連接H
DDD1D2D6bz-d
1.62510264115855-14/164-14233
4011482145/15011085/84-16/184-18280
50124100160/165125100/99-16/204-18362
65145118180/185145120/188-18/204-18377
80165130195/200160135/132-208-18410
100194155215/220180155/150-20/228-18423
125210185245/250210185/184-228-18436
150229216280/285240210/211-248-23/8-22653
200243264335/340295265/266-26/2412-23/12-22703
250297328405355320/319-30/2612-25/12-26787
300338373460410375/370-30/2812-25/12-26827
2.525102641158565-164-14233
4011482145/15011085/84-184-18280
50124100160/165125100/99-204-18362
65145118160/185145120/118-228-18377
80165130195/200160135/132-22-248-18410
100194155230/235190160/156-248-23/8-22423
125210185270220188/184-28/268-25/8-26436
150229216300250218/211-30/288-25/12-26653
200243264360310278/274-34/3012-25/12-26703
250297328425370332/330-36/3212-30787
300338373485430390/389-40/3416-30827
