AT氣動保溫對夾式球閥

產品中心 > 球閥系列 > AT氣動保溫對夾式球閥

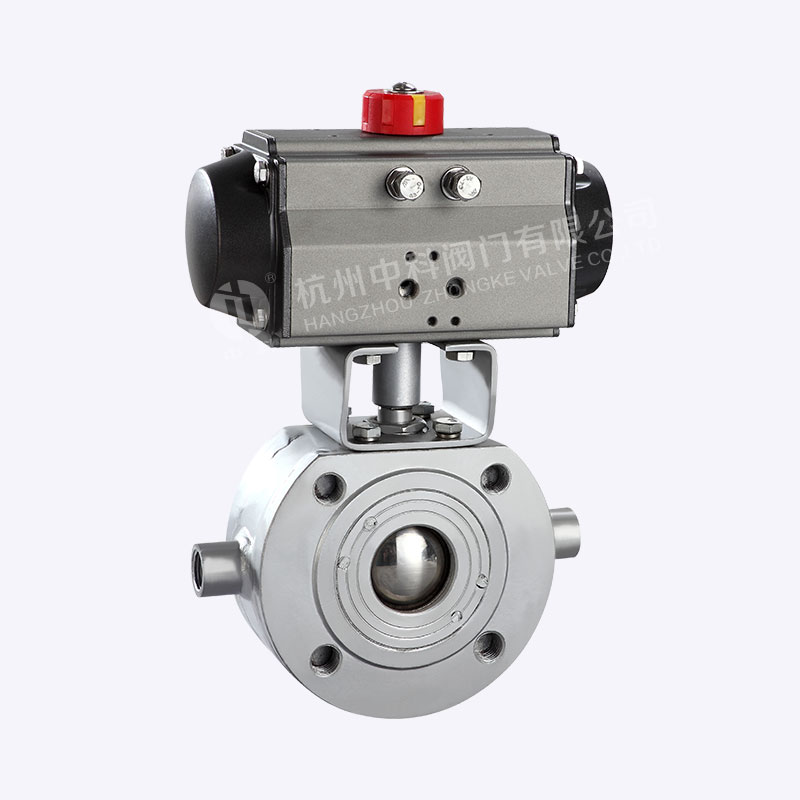

AT氣動保溫對夾式球閥

公稱口徑:DN20-DN200
公稱壓力:1.6MPa-2.5MPa
閥體材質:碳鋼、不銹鋼
連接法蘭:ASME B 16.5、JB/T 79
適用介質:重油、膠類等易凝固介質
分享到:

一、AT氣動保溫對夾式球閥概述
       該產品具有良好的保溫保冷特性,且閥門的通徑與管徑一致,同時又能有效降低管路中介質熱量損失。主要用于石油、化工、冶金、制藥、食品等各類系統中,以輸送常溫下會凝固的高粘度介質。由于采用整體式結構,因而保溫球閥比一般球閥何種更小,重量更輕,且無外漏,密封性能良好,夾套采用碳素鋼管焊接比鑄造的更加耐壓牢固。

二、AT氣動保溫對夾式球閥技術規范

設計標準 ASME B 16.34 GB/T12224
結構長度 ASME B 16.10 GB/T12221
連接法蘭 ASME B 16.5、JB/T 79
驅動方式 手動、電動、氣動
試驗和檢驗 JB/T9092 API 598
適用介質 重油、膠類等易凝固介質


三、AT氣動保溫對夾式球閥主要零件材料

序號 零件名稱 材質
夾套 25 SUS304 SUS304
閥座 WCB SUS304 SUS316
閥體 25 SUS304 SUS316
密封圈 RPTFE、PTFE、對位聚苯
球體 SUS304 SUS304 SUS316
閥桿 1Cr13 SUS304 SUS316
填料 柔性石墨 、RPTFE、PTFE
填料壓蓋 WCB SUS304 SUS316

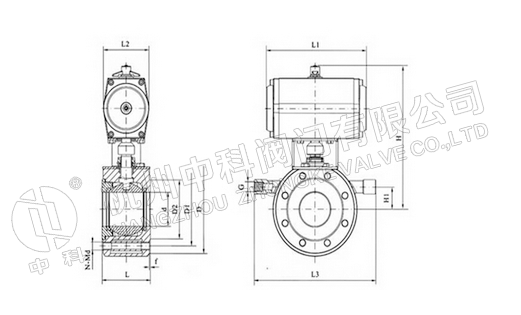

公稱通徑(DN) 管螺紋
(mm) (in) (mm) (in)
20 3/4" 19 117 40 1 1/2" 58.5 147 101 170 G3/4"
25 1" 25 127 50 2" 62.5 156 106 170 G3/4"
40 1 1/2" 38 165 65 2 1/2" 63.5 181 125 250 G3/4"
50 2" 51 178 80 3" 68 218 135 250 G3/4"
80 3" 76 229 150 6" 82 275 193 350 G3/4"
100 4" 102 254 200 8" 83 300 265 420 G3/4"
150 6" 152 292 250 10" 95 403 355 1000 G3/4"
200 8" 203 330 300 12" 100 495 410 1300 G3
