GT氣動襯氟對夾蝶閥

公稱通徑：DN50-DN1600
公稱壓力：0.6MPa-1.6MPa
閥體材質：球墨鑄鋼、鑄鋼、合金鋼、不銹鋼
適用溫度：氟橡膠：-20℃～200℃
適用介質：水、空氣、天然氣、油品及弱腐蝕性流體

分享到：

產品詳細

一、氣動襯氟對夾蝶閥簡介
氣動襯氟對夾蝶閥采用帶有球形密封表面的襯聚四氟乙烯包襯蝶板，閥門操作輕便，嚴密的密封性能，延長了使用壽命；可作快速切斷或調節流量之用。氣動閥門適用于要求可靠密封和良好調節特性的場合。閥體采用分體式，閥軸兩端的密封由蝶板與閥座之間的旋轉基面加氟橡膠來控制；保證閥軸不與腔內流體介質接觸。廣泛適用于各種不同類型工業管道中液體和氣體的輸送，有嚴重腐蝕性介質的使用場合，如：硫酸、氫氟酸、磷酸、氯氣、強堿、王水等具有強腐蝕性的介質。

二、氣動襯氟對夾蝶閥主要特點
1、設計新穎、合理，重量輕，啟閉迅速。
2、操力矩小，操作方便，省力靈巧。
3、可以任何位置安裝，維修方便。
4、密封件可以更換，密封性能可靠達到雙向密封零泄漏。
5、密封材料耐老化、耐腐蝕，使用壽命長等特點。

三、氣動襯氟對夾蝶閥采用標準

設計標準	GB/T2238-1989
法蘭連接尺寸	GB/T9113.1-2000;GB/T9115.1-2000;JB78
結構長度	GB/T12221-1989
壓力試驗	GB/T13927-1992;JB/T9092-1999

四、氣動襯氟對夾蝶閥技術參數

DN(mm)	50～1600
PN(MPa)	0.6	1.0	1.6
密封試驗(MPa)	0.66	1.1	1.76
強度試驗(MPa)	0.9	1.5	2.4
適用溫度	氟橡膠：-20℃～200℃
適用介質	水、空氣、天然氣、油品及弱腐蝕性流體
泄漏率	符合GB/T13927-92標準
驅動方式	氣動
配置執行機構	GT、AT、AW系列單雙作用氣動執行器
控制方式	開關兩位控制、4～20mA模擬量信號控制

五、氣動襯氟對夾蝶閥主要零部件材料

零件名稱	材料
閥體	球墨鑄鋼、鑄鋼、合金鋼、不銹鋼
蝶板	灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料
密封圈	各種橡膠、聚四氟
閥桿	2Cr13、不銹鋼
填料	O型圈、柔性石墨O

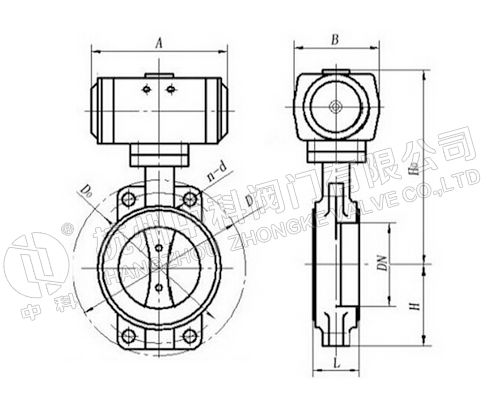

公稱通徑DN	L	D1	D	z-φd	H	H0	A	B
50	43	125	165	4-18	63	315	180	65
65	46	145	185	4-18	70	330	180	65
80	46	160	200	8-18	83	390	245	72
100	52	180	220	8-18	105	431	245	72
125	56	210	250	8-18	115	455	245	72
150	56	240	285	8-22	137	620	355	93
200	6	295	340	8-22	164	720	350	93
250	68	350	395	12-22	206	800	550	350
300	78	400	445	12-22	230	860	600	350
350	78	460	505	16-22	248	883	600	350
400	102	515	565	16-26	289	972	600	350
450	114	565	615	20-26	320	1043	750	380
500	127	620	670	20-26	343	1098	750	380
600	154	725	780	20-30	413	1236	750	380
700	165	840	895	24-30	478	1431	750	380
800	190	950	1015	24-33	525	1488	750	380
