產品介紹
       氣動法蘭式多層次金屬硬密封蝶閥采用三偏心多層次金屬硬密封結構，無機械磨損，可達到零泄漏，有優良的雙向密封功能。

 應用范圍
       氣動法蘭式多層次金屬硬密封蝶閥用于石油、化工、冶金、電力、食品、醫藥、給排水、氣體輸送等不同介質的管路上作調節流量、截?cái)嗷蚪油黧w的最佳裝置。 選用不同的材質，有手動氣動電動，蝶閥可分別適用于水、污水、海水、空氣、蒸汽、煤氣、可燃?xì)怏w、腐蝕性介質、油品及食品等介質，上限工作溫度可達600℃。被廣泛用于治金、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和載斷流體使用。



結構特點
       結構：閥桿軸線與蝶板密封面間偏置一個尺寸A，并與閥體通道軸線偏置一個尺寸B，閥座回轉軸線與閥體通道軸線形成一個偏心角α，故形成三偏心。蝶閥從0°～90°開啟時，蝶板密封面會在開啟的瞬間立即脫離閥座密封面，在其90°～0°關閉時，只有在關閉的瞬間，其蝶板圓錐形密封面才會接觸并壓緊閥座圓錐形密封。所以閥座與蝶板上的密封面之間無任何摩擦，去除了磨損和泄漏的可能性。



扭矩密封
       氣動法蘭式多層次金屬硬密封蝶閥的結構使蝶閥關閉時，其密封副兩密封面之間的密封比壓由外加于閥桿的驅動力矩產生。不僅消除了常規彈性閥座彈性材料老化、冷流、彈性失效等因素造成的密封比壓降低和消失，而且可以通過外加驅動力矩的改變，實現對其密封比壓的任意調整，從而使三偏心蝶閥的密封性能改善，蝶閥的使用壽命也大大提高。

 軟硬層疊式金屬密封結構
 蝶板密封圈采用軟硬層疊式不銹鋼片和柔性石墨板的密封面，使其具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫工況下均具有優良的密封性能。

雙向密封：因密封面錐角小于密封材料的磨擦角，蝶板關到密封位置時立即實現自鎖，并能承受一定的反向壓力沖擊。

防火結構：全金屬結構本身具有火災安全的特性。

閥體密封面：采用堆焊硬質合金或不銹鋼，使得密封面強度高、硬度好、耐磨損，可連續啟閉60000次以上而無損傷。

密封圈：密封圈由壓板夾在蝶板上，易于安裝、調節和更換。

閥桿的上、下部位裝有軸套，防止磨損和粘連，提高了使用壽命。

三維偏心硬密封蝶閥操作靈活、省力、方便、可靠，連接方式有法蘭、對夾、對焊、凸耳對夾。既可截?cái)嘟橘|(zhì)，也可任意調節介質流量。

 標準規范
 設計制造標準：GB/T 12238-2008
 結構長度標準：GB/T 12221-2005
 連接法蘭標準：GB/T 9113
 壓力溫度等級：GB/T 12224-2005
 試驗檢驗標準：GB/T 13927-2008



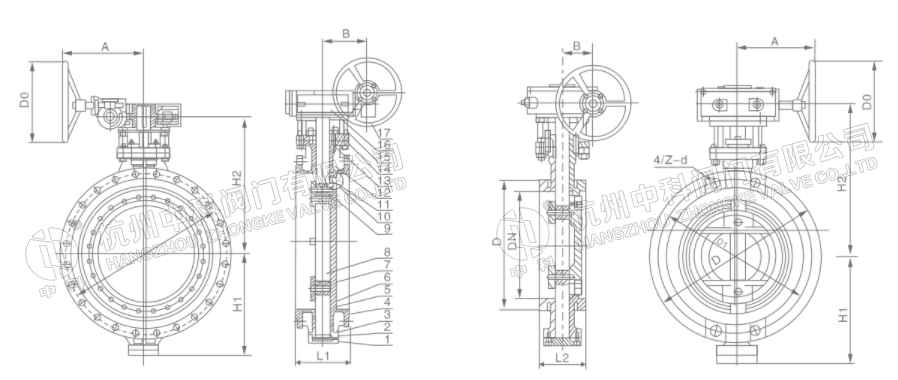

零件材料與工況
