ZDHWY、ZDRWY型電動對夾式硬密封蝶閥

產品型號：ZDHWY、ZDRWY型
公稱通徑：DN50~800mm
壓力等級：PN6、10、16bar
適用溫度：-20 - 80℃
連接方式：對夾式
閥體材質：碳鋼、不銹鋼(P4、P6)
閥座密封：聚四氟乙烯(F)、金屬硬密封(H)、硬質合金(Y)

聯系購買

分享到：

產品詳細

產品概述

電動三偏心金屬硬蜜封蝶閥，采用三偏心結構設計，閥板在開啟和關閉全行程范圍內均與閥座無摩擦，消除了旋轉類控制閥因閥座開啟關閉所造成閥座磨損而引起的泄漏。閥座采用多層次結構，利用金屬與非金屬材料的結合構成密封面，在高溫和低溫工況下均良好使用，如今在石油化工、航天航空、電力裝備、鋼鐵冶金、核工業、暖通空調、生物制藥、表面處理、涂裝設備、灌裝設備、干燥設備、船舶工業、自動控制、紡織印染等行業中廣泛使用。

產品特點

防爆型、調節型、手動功能
通道流暢、運動穩定、應用廣泛
啟動扭矩小、操作靈活方便、省力節能
耐高溫、耐高壓、耐腐蝕、耐磨損、使用壽命長
三維偏心原理設計、蝶板開啟瞬間分離密封面、多層次密封結構、密封性能卓越

技術參數
公稱通徑	DN50-800mm
連接方式	對夾式
執行器選配	A系列、B系列及進口執行器系列
控制方式	開關型（電開、電關）、調節型
公稱壓力	PN6、10、16bar（如需更高壓力訂貨時注明）
電源電壓	AC220V、AC380V、DC24V（其它特制）
介質溫度	1:-40 - 180℃
介質溫度	W3:-30 - 425℃、W4:-40 - 425℃
環境溫度	標準型：-20 - 80℃
防護等級	IP55、IP65、IP67
閥體材質	碳鋼、不銹鋼(P4、P6)
密封材質	聚四氟乙烯(F)、金屬硬密封(H)
密封材質	硬質合金(Y)

備注：其它特殊密封材質或特殊溫度亦可根據客戶要求設計選型

產品結構

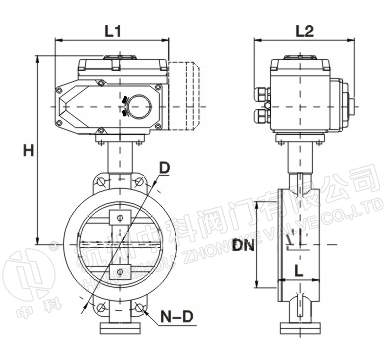

主要外形尺寸-PN16（16bar）
公稱通徑 [DN]	尺寸[mm]						執行器選配
公稱通徑 [DN]	L	L1	L2	H	D	N-D	執行器選配
50	43	165	150	250	125	4-18	A-005	B-010
65	46	190	170	270	145	4-18	A-005	B-010
80	49	190	170	290	160	8-18	A-005	B-010
100	64	270	220	310	180	8-18	A-010	B-020
125	70	270	220	380	210	8-18	A-010	B-020
150	70	270	220	410	240	8-22	A-010	B-020
200	71	270	220	465	295	12-22	A-020	B-030
250	76	270	220	505	355	12-26	A-040	B-040
300	83	270	220	580	410	12-26	A-060	B-050
350	92	270	220	640	470	16-26	A-080	B-060
400	102	270	220	695	525	16-30	A-100	B-080
450	114	270	220	755	585	20-30	A-120	B-100
500	127	270	220	820	650	20-33	A-140	B-120

特殊選項
防爆型	防爆等級：Exd II BT4 防爆證號：GYB13.1736X
調節型	輸入4 - 20mA、O- 5V．DC、0- 10V．DC等信號，實現閥門調節功能
手動功能	電動執行器配有手動裝置，開閥、關閥功能
備注：	1、電動執行器的參數和選配請查閱執行器資料。
備注：	2、如有特殊工況要求或加大執行器規格，具體參數和外形尺寸請向我們索取。
